磁性翻柱液位计接线图
发布时间：2021-09-02 09:11:24??点击次数：1957次
鉴于磁性翻柱液位计接线出错，轻则导致测量不准，重则造成仪表损坏，所以在对磁性翻柱液位计进行接线操作时，一定要注意以下几点：
1、在配线时应避开大容量的变压器、电动机或干扰源；
2、拧下接线盒的接线端盖，将电缆穿过电缆接头，连接到24VDC两端；
3、根据需要连接接地端子；
4、拧紧接线盒的接线端盖；
5、对于防爆型仪表，为确保防爆性能，必须按有关规定配线；
带远传磁性翻柱液位计有很多种材质，使用于不同测量介质；而且数显表还可以报警，远传接线有 两线制，三线制，四线制

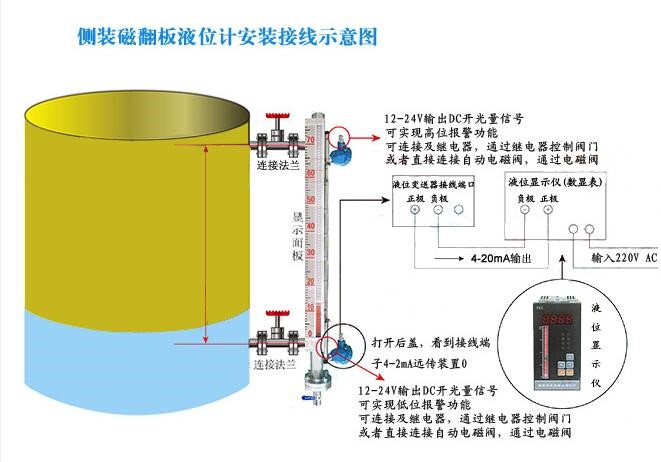

一、磁性翻柱液位计的接线方法

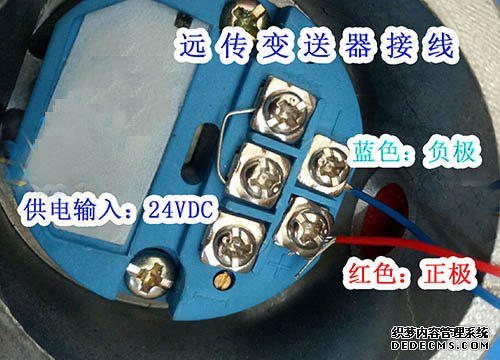

磁性翻柱液位计一般是两线制，4~20MA信号。其中一种接线方法为：磁性翻柱液位计正*接仪表24V输出端，磁性翻柱液位计负*接仪表4~20MA输入端的正*，然后仪表的4~20MA输入端的负*与仪表的24V输出端的负*短接起来。以上接法可以利用仪表的24V输出做磁性翻柱液位计电源。
如果是磁性翻柱液位计采用的是四线制，则磁性翻柱液位计的电源正负*接供电电源正负*。4~20MA正负*分别接仪表的4~20MA输入端的正负*。如果用安全栅的话，24伏接安全栅电源（24V供电的）输入端正负对应磁性翻柱液位计的正负端子，电源输出端正负对应仪表的正负。
二、磁性翻柱液位计接线注意事项
鉴于磁性翻柱液位计接线出错，轻则导致测量不准，重则造成仪表损坏，所以在对磁性翻柱液位计进行接线操作时，一定要注意以下几点：
1、在配线时应避开大容量的变压器、电动机或干扰源；
2、拧下接线盒的接线端盖，将电缆穿过电缆接头，连接到24VDC两端；
3、根据需要连接接地端子；
4、拧紧接线盒的接线端盖；
5、对于防爆型仪表，为确保防爆性能，必须按有关规定配线；
|
